Az ASU optikai kábel teljesítményének tesztelése
Az ASU Fiber Cable beszállítójaként rendkívül fontos termékeink nagy teljesítményének és megbízhatóságának biztosítása. Ebben a blogban megosztok néhány kulcsfontosságú módszert és szempontot az ASU Fiber Cable teljesítményének teszteléséhez.
1. Szemrevételezés
Bármilyen összetett teszt elvégzése előtt egy egyszerű, de döntő lépés a szemrevételezés. Ez magában foglalja az ASU Fiber Cable külső burkolatának alapos vizsgálatát. Keresse meg a sérülések látható jeleit, például vágásokat, horzsolásokat vagy töréseket. A sérült külső burkolat környezeti tényezők hatásának teheti ki a belső szálakat, ami a jel leromlásához vezethet.
Ellenőrizze a csatlakozókat is. A csatlakozóknak tisztának, szennyeződéstől, portól vagy törmeléktől mentesnek kell lenniük. A csatlakozókon lévő bármilyen szennyeződés fényveszteséget okozhat, és befolyásolhatja a kábel általános teljesítményét. Ha szükséges, használjon szöszmentes kendőt és megfelelő tisztítóoldatot a csatlakozók tisztításához.
2. Optikai veszteség vizsgálata
Az optikai veszteség az üvegszálas kábelek egyik legfontosabb teljesítménymutatója. Az optikai veszteség vizsgálatának két fő módszere van: a cut-back módszer és a beillesztési veszteség módszer.
A cut-back módszer rendkívül pontos, de destruktív vizsgálati módszer. Ez magában foglalja az optikai teljesítmény mérését egy hosszú szálkábel bemeneti végén. Ezután a szál egy rövid hosszát levágják, és újra megmérik az optikai teljesítményt a fennmaradó szál kimeneti végén. A két teljesítménymérés összehasonlításával kiszámítható a szál egységnyi hosszára eső optikai vesztesége. Mivel azonban ehhez a módszerhez a szál darabolása szükséges, általában laboratóriumi környezetben használják kutatási és minőségellenőrzési célokra.
A beillesztési veszteség módszere a terepen általánosan használt roncsolásmentes vizsgálati módszer. Optikai forrást és teljesítménymérőt használ. Az optikai forrás fényt bocsát ki az üvegszálas kábelbe, és a teljesítménymérő méri az optikai teljesítményt a kábel kimeneti végén. A bemeneti és a kimeneti teljesítmény közötti különbség a kábel beillesztési vesztesége. Ezzel a módszerrel gyorsan és egyszerűen megmérhető a kábel teljes vesztesége, beleértve a csatlakozók, toldások és magának a szálnak a veszteségét is.
3. Sávszélesség tesztelése
A sávszélesség az ASU Fiber Cable másik kritikus teljesítményparamétere. Arra a frekvenciatartományra vonatkozik, amelyet a kábel jelentős jelcsillapítás nélkül képes továbbítani. A sávszélesség-tesztelés általában hálózati analizátorral vagy speciális optikai szálas tesztkészlettel történik.
A teszt során különböző frekvenciájú jeleket fecskendeznek be az üvegszálas kábelbe, és mérik a kimeneti jeleket. A kimenő jelek amplitúdójának és fázisának elemzésével meghatározható a kábel sávszélessége. A nagyobb sávszélesség azt jelenti, hogy a kábel nagyobb adatátviteli sebességet tud támogatni, ami elengedhetetlen a modern nagy sebességű kommunikációs hálózatokhoz.
4. Kromatikus diszperziós vizsgálat
A kromatikus diszperzió olyan jelenség, amely különböző hullámhosszúságú fények különböző sebességű terjedését okozza egy szálkábelben, ami jeltorzulást eredményez. Ez korlátozhatja a kábel átviteli távolságát és adatsebességét.
A kromatikus diszperzió tesztelésére speciális kromatikus diszperziós tesztert használnak. A teszter a kábelen áthaladó különböző hullámhosszúságú fények közötti időkésést méri. Az időkésleltetési adatok elemzésével kiszámítható a kábel kromatikus diszperziós együtthatója. Ha a kromatikus diszperzió túl magas, szükség lehet diszperziós - kompenzáló szálak vagy egyéb diszperzió-kezelési technikák alkalmazására a kábel teljesítményének javítása érdekében.
5. Polarizációs módú diszperzió (PMD) tesztelése
A polarizációs mód diszperziója egy másik tényező, amely befolyásolhatja az üvegszálas kábelek teljesítményét, különösen a nagy sebességű, hosszú távú kommunikációs rendszerekben. A PMD-t a szálban két ortogonális polarizációs mód terjedési sebességének különbsége okozza.
A PMD-tesztelés általában PMD-tesztelővel történik. A teszter méri a differenciálcsoport késleltetést (DGD) a két polarizációs mód között. A magas DGD érték magas PMD-t jelez, ami jelromláshoz és adatátviteli hibákhoz vezethet. A kommunikációs rendszer megbízható működésének biztosítása érdekében az üvegszálas kábel PMD-jét elfogadható tartományon belül kell tartani.
6. Környezeti tesztelés
Az ASU Fiber Cable különféle környezeti feltételek mellett használható, például különböző hőmérsékleteken, páratartalom mellett és mechanikai igénybevétel esetén. Ezért környezeti tesztelés szükséges a kábel teljesítményének és megbízhatóságának biztosításához ilyen körülmények között.
A hőmérséklet-teszt során a kábelt különböző hőmérsékleteknek vetik alá, az alacsonytól a magasig, és minden hőmérsékleten megmérik a teljesítményét. A kábelnek képesnek kell lennie arra, hogy a megadott hőmérsékleti tartományon belül stabil teljesítményt tartson fenn. A páratartalom vizsgálata is fontos, mivel a magas páratartalom a csatlakozók és a szál korrózióját okozhatja, ami megnövekedett optikai veszteséghez vezethet.
A mechanikai igénybevétel tesztelése magában foglalja a hajlítást, csavarást és a szakítóvizsgálatot. A kábelnek ki kell bírnia bizonyos mértékű hajlítást és csavarodást jelentős jelveszteség nélkül. A szakítóvizsgálat azt a maximális húzóerőt méri, amelyet a kábel el tud viselni anélkül, hogy eltörne vagy maradandó károsodást okozna a szálakban.
Kapcsolódó termékek

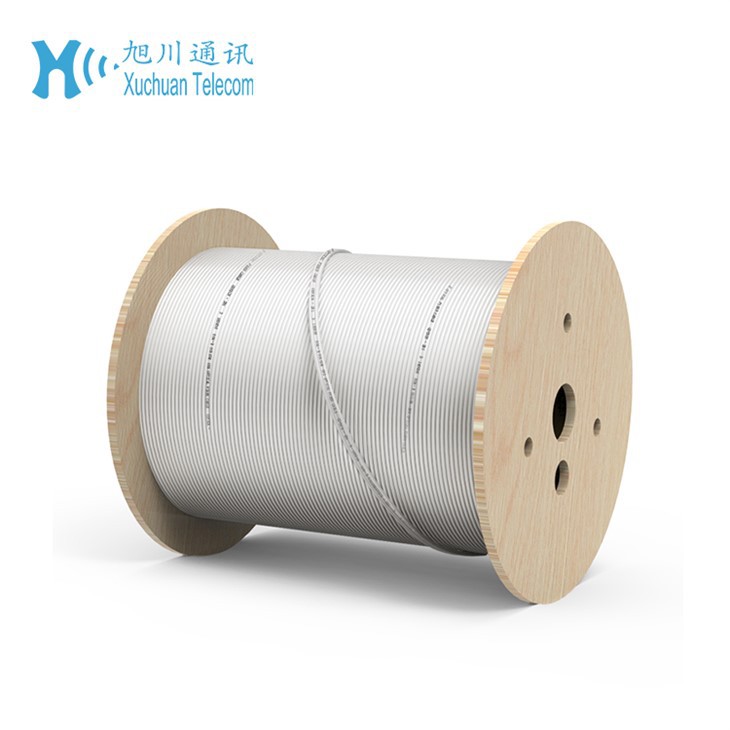

Ha más szálakkal kapcsolatos termékek érdeklik, mi is ajánljukFiber Optic Calmp Guy Grip zsákutca bilincs ADSS kábelfeszítésésFTTH cseppkábel. Ezeket a termékeket úgy tervezték, hogy együttműködjenek velünkASU optikai kábelátfogó száloptikai megoldást nyújtani.
Következtetés
Az ASU Fiber Cable teljesítményének tesztelése többlépcsős folyamat, amely különböző tesztelési módszerek kombinációját igényli. E tesztek elvégzésével biztosíthatjuk, hogy termékeink megfeleljenek a legmagasabb minőségi előírásoknak, és megbízható teljesítményt nyújtsanak a különböző alkalmazásokban. Ha kiváló minőségű ASU szálkábelre van szüksége, vagy bármilyen kérdése van a tesztelési eljárásainkkal kapcsolatban, kérjük, forduljon hozzánk bizalommal a beszerzés és a további megbeszélések érdekében.
Hivatkozások
- "Fiber Optic Communication Systems", Govind P. Agrawal
- "Optical Fiber Telecommunications VI", szerkesztette: Ivan P. Kaminow, Tingye Li és Alan E. Willner
